Réseau de tuyauterie Type de système d'extinction automatique d'incendie IG541

Définition:

L'extincteur à gaz mixte IG541 l'agent est incolore, inodore, Il est composé de gaz naturelsJe ne sais pas.azote, argon et dioxyde de carboneJe ne sais pas.Lors de l'extinction des incendies, il n'entrave pas la visibilité, ne génère pas de différences de température ou de produits de décomposition corrosifs.La libération de cet agent renvoie simplement les gaz naturels dans l'environnement.Il n'a pas de potentiel d'appauvrissement de la couche d'ozone (ODP), ne contribue pas à l'effet de serre et ne produit pas de produits chimiques nocifs pour l'atmosphère.il évite les problèmes de toxicité liés à leur utilisation lors de l'extinction des incendies, ce qui en fait un choix idéal pour les zones où l'activité humaine est fréquente.

Composants, structure et paramètres du système:

6Le pilote électromagnétique:

6.1 Objet

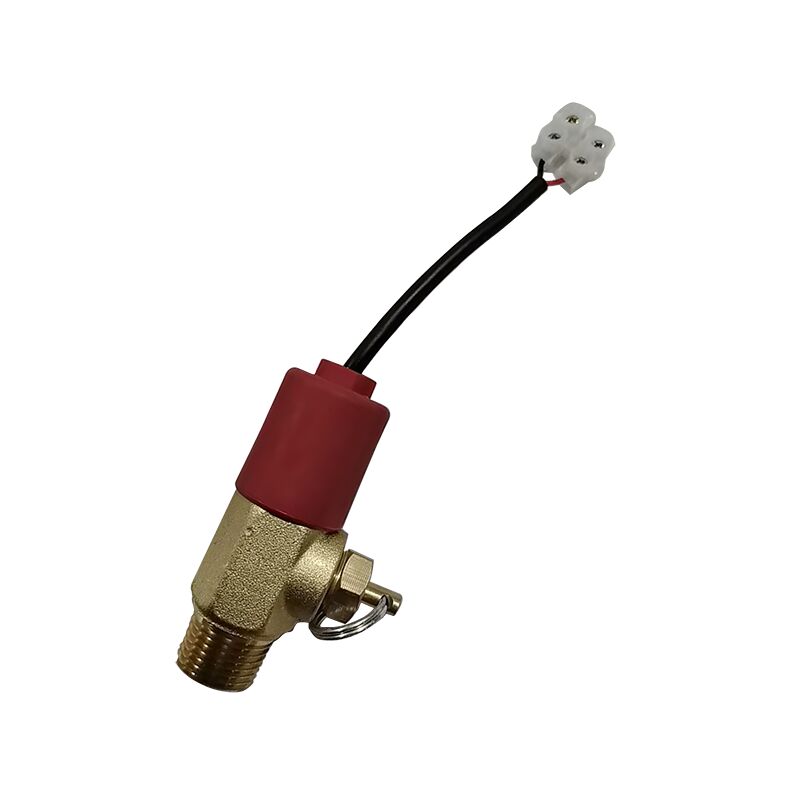

La soupape électromagnétique est installée sur la bouteille de gaz de démarrage pour sceller le gaz de démarrage à l'intérieur.l'activation de l'électromagnéte à l'intérieur de la vanne pour l'ouvrir et libérer le gaz de départLe gaz passe ensuite par la conduite de départ, activant la soupape de sélection et la soupape de conteneur correspondantes pour libérer l'agent d'extinction pour la suppression.

Modèle _ Diagramme structurel et principaux paramètres de performance:

7. Valve de sélection (également appelée vanne de distribution):

Structure: La soupape de sélection est principalement constituée d'un corps de soupape, d'un cylindre d'entraînement et d'autres composants.

Principe de fonctionnement: la soupape de sélection est utilisée dans les systèmes de distribution combinés.le régulateur d'alarme incendie produit un courant continu de 24 V pour ouvrir la vanne d'entraînement associée à la vanne de distributionLe gaz d'activation passe par le tuyau d'air de commande, qui ouvre la vanne de sélection;le gaz passe par le tuyau d'air de commande et une soupape de contrôle du gaz pour activer la soupape du conteneur d'agent d'extinction d'incendieL'agent d'extinction est ensuite livré à la zone de protection par le biais du tuyau de collecte, de la vanne de sélection et du réseau de distribution.la poignée peut être utilisée manuellement pour ouvrir la vanne de sélection; toutefois, dans des conditions normales, le personnel ne doit pas utiliser la poignée pour éviter une activation involontaire.

8. tuyau métallique

8.1 Objet: Fournit une connexion flexible entre la soupape de conteneur et la soupape de freinage, atténuant ainsi l'impact du débit sur l'agent d'extinction à gaz mixte.

8.2 Structure: constitué de tuyaux ondulés en acier inoxydable et de treillis métalliques en acier inoxydable. Le tuyau de raccordement sert de conduit reliant la vanne de conteneur et la vanne de freinage du liquide,fournissant une fonctionnalité de tamponnage de pressionIl est principalement constitué d'un tuyau tressé en fil d'acier et de raccords de tuyau.L'aspect extérieur et les dimensions du tuyau de raccordement (qui peut être fabriqué sur mesure selon des exigences spécifiques) sont les suivantes::

9- Une valve à sens unique.

9.1 Objet: Installé sur le tube de collecte IG-541 pour empêcher le reflux du gaz mélangé du tube.

9.2 Structure: composé de composants tels que le corps de la vanne, le noyau de la vanne et le ressort. Il présente une conception inédite, un fonctionnement flexible, d'excellentes performances d'étanchéité et une faible résistance aux fluides.

9.3 Application: la souplesse et les performances d'étanchéité du noyau de la vanne doivent être régulièrement vérifiées.

10. soupape de freinage pneumatique

10.1 Objet: Pour une utilisation sur la conduite d'air de contrôle lors du démarrage du système.

10.2 Structure: Composé de composants tels que le corps de la vanne, le noyau de la vanne et le ressort, doté d'une conception inédite, d'un fonctionnement en douceur, d'excellentes performances d'étanchéité et d'une installation facile.

10.3 Application: Le système de tuyauterie de commande pneumatique utilise des raccords de tuyauterie de type pinceau pour les connexions, en utilisantφ8×1 tubes en cuivre. La soupape de freinage pneumatique nécessite une inspection régulière de la souplesse et des performances d'étanchéité du noyau de la soupape.

11Appareil de rétroaction du signal de pression

11.1 Objet: Installé à l'extrémité de sortie de la vanne de sélection (pour les systèmes autonomes sans vanne de sélection, il peut être monté sur le collecteur).Lorsque l'agent d'extinction à gaz mixte est libéré, l'interrupteur de pression s'active, envoyant des signaux à la lumière de ventilation, à l'alarme audiovisuelle et au centre de contrôle.

11.2 Structure: composé d'un corps de soupape, d'un piston et d'un microswitch, entre autres composants. Il présente une taille compacte, une conception légère et une grande souplesse et fiabilité.

11.3 Application: avant l'installation, inspecter le fonctionnement du piston et mesurer les performances du microswitch. Pendant l'installation, s'assurer que le boîtier n'est soumis à aucun stress mécanique.

12Pipe de collecte

12.1 Objectif: Un agent d'extinction à gaz mixte prélevé dans plusieurs conteneurs est ensuite transporté par le pipeline principal vers le réseau de distribution dans la zone protégée.

12.2 Structure: le tuyau collecteur est fabriqué par soudage de tuyaux et de raccords en acier sans soudure, avec un traitement global par galvanisation.Le raccord pour la soupape de freinage peut être fabriqué en configuration à une rangée ou à deux rangées selon les besoins.

12.3 Application: le tube collecteur doit être fixé solidement au support du cylindre à l'aide de boulons en U standard.

13. soupape de sécurité pour tuyaux de collecte

13.1 Application: Installé sur le tuyau collecteur. Le système de distribution combiné utilisant une vanne de sélection, le tuyau collecteur forme une section fermée.une pression importante est générée en raison des effets de la température; une soupape de sécurité est donc installée à l'extrémité arrière du tuyau collecteur.

13.2 Structure: composé d'un corps de vanne et d'un diaphragme de sécurité, doté d'une conception novatrice offrant une sécurité et une fiabilité élevées.

14. support de cylindre en acier

14.1 Objet: Utilisé pour fixer l'unité d'extincteur IG-541.

14.2 Structure: Le support de cylindre est construit à partir de tuyaux rectangulaires, avec un savoir-faire exquis, un attrait esthétique et une fiabilité robuste.

14.3 Application: le porte-cylindres est détachable pour le transport et peut être assemblé sur place. Le site d'installation doit être plat et lisse; il peut être fixé par des boulons d'ancrage si nécessaire.Le tuyau collecteur doit être fixé au-dessus du support de cylindreLors de l'assemblage, assurez-vous que l'alignement vertical du porte-cylindres est correctement réglé.

15Une buse.

La buse est l'un des composants essentiels du système et ses spécifications doivent être déterminées en fonction des exigences spécifiques de la zone protégée.

15.1 Structure: la buse est principalement composée d'un corps de buse.

Principe de fonctionnement: la buse est installée à l'intérieur de la zone protégée pour pulvériser l'agent extincteur atomisé, assurant une couverture uniforme de toute la zone.

16. Valve à haute étanchéité à bas relief

utilisation:

La vanne à haute étanchéité à faible fuite est installée dans les conduites de démarrage de chaque zone du système de gaz.≤0.1 MPa), le gaz qui fuit est automatiquement déchargé, ce qui empêche l'accumulation de gaz et l'accumulation de pression susceptibles de provoquer des dysfonctionnements non intentionnels du système.

Pendant le fonctionnement du système, à mesure que la pression dans le pipeline de démarrage augmente rapidement, la vanne à haute résistance à passage faible se ferme automatiquement pour assurer un bon démarrage du système.

16.1 Diagramme de l'aspect extérieur de la vanne à haute étanchéité à faible décharge:

16.2 Diagramme de l'aspect extérieur de la vanne à haute étanchéité à faible décharge:

17Pr.dispositif de soulagement

17.1 Objectif: Pour la réduction de la pression des gaz de l'IG-541.

17.2 Structure: composée de brides d'entrée et de sortie, de plaques d'orifice réductrices de pression et d'anneaux d'étanchéité, de taille compacte, d'excellentes performances d'étanchéité et de fonctionnement stable et fiable.
