Type de réseau de canalisations du système d'extinction automatique d'incendie IG100

Description:

L'IG100 utilise 100 % d'azote sous pression, qui représente 78 % de l'atmosphère, comme agent extincteur. Son potentiel d’appauvrissement de la couche d’ozone (ODP) et son potentiel de réchauffement climatique (GWP) sont nuls. Le temps de rétention atmosphérique est nul sans aucun effet néfaste sur l'environnement.Il intègre pleinement le concept de conception du système d'extinction d'incendie dans la nouvelle ère, de sorte que le produit ait avec succès la fonction de protection de l'environnement et de lutte efficace contre les incendies.

IG100caractéristiques:protéger l'environnement écologique de la terre,sla sécurité et l'hygiène n'interfèrent pas avec la vision, aucune tache causée par un agent extincteur, effet anti-incendie durable. L’azote peut être séparé de l’air et produit à partir d’un large éventail de sources à moindre coût.

Combiné avec un dispositif d'extinction et des accessoires électroniques, l'ensemble du système peut être actionné automatiquement. Il peut surveiller la situation de la région de protection via des détecteurs, puis il peut également démarrer automatiquement le dispositif d'extinction via un actionneur solénoïde. Ainsi, l'ensemble du système peut être totalement automatisé. Par conséquent, cela peut éviter que personne ne remarque l'incendie lorsqu'il se produit et cela permet également d'économiser beaucoup d'argent pour l'emploi pour superviser la zone de protection.

La gestion de plusieurs zones consiste également à contrôler en toute sécurité l'ensemble du système. Nous pouvons utiliser un système pour protéger plusieurs zones grâce àdistribuervannes. Ça peutfairel'ensemble du système alternatif visant différentes zones de protection. L'agent peut être déchargé là où l'incendie se produit. Il sera très efficace d'éteindre le feu en peu de temps. Une chose à mentionner est qu’une petite pièce doit être préparée pour servir d’espace de stockage pour l’ensemble du système.

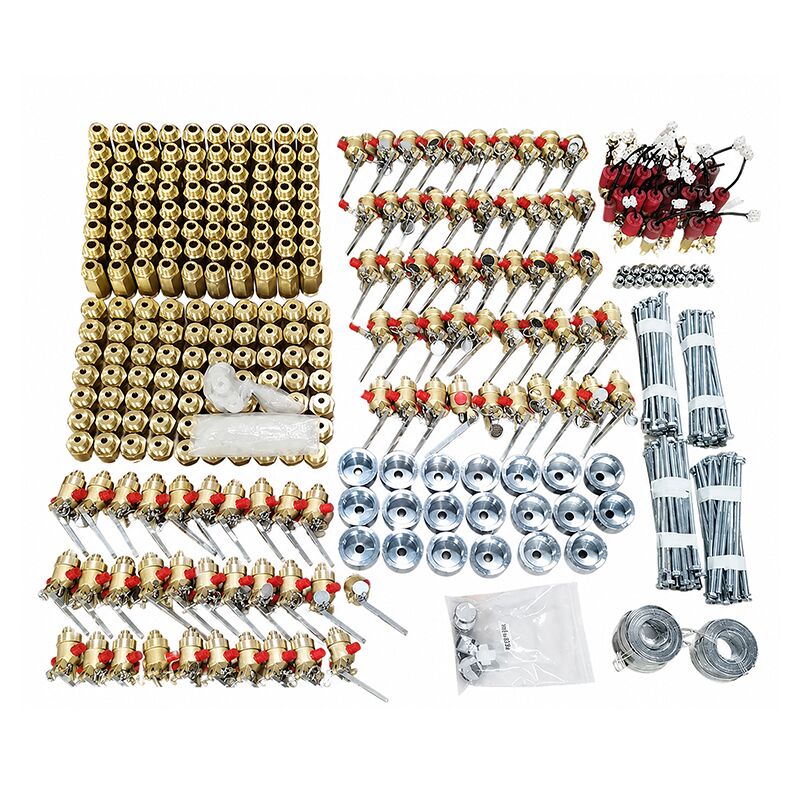

Composants, structure et paramètres du système :

1. Pack de bouteilles d'agent extincteur :

Structure : Le groupe de cylindres d'extinction d'incendie à gaz mélangé IG541 se compose d'un agent extincteur et de conteneurs de stockage, de vannes de conteneur, de dispositifs de sécurité, de manomètres, etc.

2. Vanne du conteneur

2.1 Schéma structurel (voir figure ci-dessous)

2.2 Performance principale

2.3 Objectif

La valve du conteneur est installée sur le cylindre de stockage de l'agent extincteur pour sceller l'agent extincteur à l'intérieur. Lors d'un incendie, la vanne est généralement ouverte en actionnant le gaz pour libérer l'agent extincteur pour l'extinction de l'incendie.

2.4 Instructions d'utilisation et d'entretien

2.4.1 La vanne du conteneur comporte deux modes de fonctionnement : activation du gaz et fonctionnement mécanique manuel. L'activation du gaz implique que le gaz d'activation entraîne la tige de piston à l'intérieur du cylindre d'actionneur pour percer le diaphragme de travail de la vanne du conteneur, ouvrant ainsi la vanne. Le fonctionnement mécanique manuel nécessite une action manuelle de la poignée de la vanne du conteneur pour l'ouverture de la vanne ; ce mode est utilisé dans les situations d'urgence.

2.4.2 La vanne du conteneur est équipée d'un diaphragme de sécurité (avec une pression d'explosion de 23 MPa) pour empêcher une pression excessive à l'intérieur du cylindre d'agent extincteur en relâchant la pression, assurant ainsi la sécurité du cylindre. Dans des conditions normales, la membrane de sécurité reste inactive ; il ne peut se rompre que dans des circonstances anormales telles qu'une pression de remplissage trop élevée ou une température ambiante élevée. Si la membrane de sécurité se rompt et que la pression de la bouteille est relâchée, la membrane doit être remplacée immédiatement, un test d'intégrité du joint effectué et la bouteille remplie d'agent extincteur.

Lors du remplacement du diaphragme, seuls les diaphragmes fournis par notre société, identiques en termes de modèle et de spécifications à celui d'origine et ayant passé avec succès les tests, doivent être utilisés ; la substitution arbitraire est interdite.

2.4.3 Pendant le remplissage de l'agent extincteur, l'orifice de remplissage (comme indiqué dans la figure ci-dessus) doit être connecté à la source de gaz ; desserrez simplement la vis de fixation pour procéder au remplissage. Une fois terminé, la vis de fixation doit être serrée avant de retirer le connecteur de remplissage. Le remplissage des agents extincteurs doit être effectué par des professionnels qualifiés.

2.4.4 Une fois la vanne du conteneur actionnée, elle doit être réinitialisée manuellement et inspectée pour déceler toute anomalie avant de reprendre l'utilisation.

3. Actionneur pneumatique

3.1 Objectif

L'actionneur de gaz est monté sur le conteneur pour activer sa vanne. Lors d'un incendie, le contrôleur émet une commande d'extinction d'incendie, activant le parc de bouteilles de gaz correspondant à la vanne de sélection. Cette banque libère le gaz d'activation, ce qui ouvre la vanne de sélection correspondante. Le gaz d'activation s'écoule ensuite à travers un clapet anti-retour de gaz dans la canalisation de l'actionneur, entraînant la lame interne à percer le diaphragme de travail dans la vanne du conteneur, ouvrant ainsi la vanne. La vanne libère ensuite l'agent extincteur pour éteindre l'incendie.

Lors de l'activation manuelle, retirez la goupille de sécurité, appuyez sur la poignée manuelle pour percer le diaphragme de travail dans la vanne du conteneur, ouvrez la vanne et relâchez l'agent extincteur pour éteindre l'incendie.

Modèle _ Schéma structurel et principaux paramètres de performance :

4. Ensemble bouteille de gaz d’entraînement :

Structure : se compose d’un cylindre pneumatique et d’une vanne de démarrage électromagnétique.

Principe de fonctionnement : la bouteille de gaz est un récipient sous pression en acier rempli d'azote à haute pression. En cas d'alarme incendie, le contrôleur d'alarme incendie émet un courant DC-24 V, qui active l'électro-aimant pour ouvrir la vanne de démarrage, libérant ainsi l'azote du cylindre. L'azote libéré s'écoule ensuite à travers la canalisation d'entraînement, ouvrant la vanne du conteneur. En cas d'urgence, la goupille de sécurité du bouton manuel peut également être retirée, permettant l'activation immédiate de la valve de démarrage en appuyant sur le bouton.

5. Ensemble bouteille de gaz d'entraînement-vanne du récipient :

Structure : La vanne manuelle/électromagnétique se compose du corps de vanne principale, du siège de connexion, de l'électro-aimant, de la tige d'actionnement, du ressort, du bouton manuel et de la goupille de sécurité manuelle.

Principe de fonctionnement : La vanne manuelle/électromagnétique est installée sur l'ensemble de bouteille de démarrage ou sur la vanne du conteneur. Lorsqu'une alarme incendie se produit dans la zone protégée, le contrôleur d'alarme incendie émet un courant CC 24 V, activant l'électro-aimant pour pousser la tige de l'actionneur et ouvrir la vanne du conteneur ou la vanne de démarrage. En cas d'urgence, la goupille de sécurité manuelle peut être immédiatement retirée et le bouton enfoncé pour ouvrir le conteneur ou la vanne de démarrage.
