Système automatique d'extinction d'incendie à mousse pour machines et transformateurs

1 Appareil l'introduction

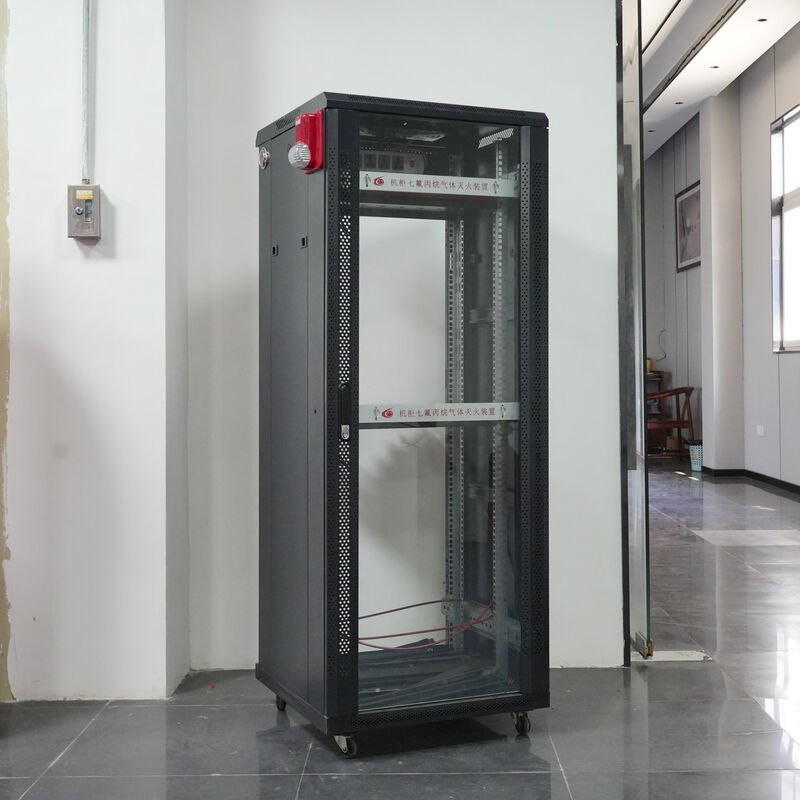

L'appareil d'unité d'extinction d'incendie serveur-rack est un produit d'extinction d'incendie automatique innovant développé indépendamment par notre société.Il s'agit d'un dispositif automatique d'extinction d'incendie spécialement conçu pour learmoires d'équipement. L'unité d'extinction d'incendie de type rack serveur est également appelée machine intégrée de détection de température et d'extinction d'incendie ou dispositif d'extinction d'incendie préfabriqué.Il s'agit d'un dispositif d'extinction d'incendie qui pré-assemblent le dispositif de stockage de l'agent d'extinction d'incendie, du conduit de transmission, de la buse, de la coque, de l'indicateur de pression, du détecteur d'incendie, du dispositif de rétroaction du signal, etc. dans une unité d'extinction d'incendie indépendante.L'unité d'extinction d'incendie de serveur-rack convient à tous les types d'armoires d'équipement indépendantes de l'unité, un ensemble de dispositifs d'extinction d'incendie peut protéger une ou plusieurs armoires d'équipement.

L'agent d'extinction d'incendie utilisé dans cet appareilpeut êtreHFC-227EA(également appelé FM200)/FK-5-1-12 (également appelé Novec1230).Les deux FM200 et Novec1230 sontAgents d'extinction de feu à gaz propre principalement destinés à l'extinction chimique des incendies mais aussi à l'extinction physique des incendies. Il est incolore, insipide, peu toxique, non conducteur, non polluant objets protégés, ne causera pas de dommages à la propriété et des installations de précision, avec une concentration d'incendie plus faible,une classe d'extinction fiable BIl existe deux types de détecteurs d'incendie dans cet appareil, l'un est une boule de verre détectant la température, l'autre est un tube détecteur d'incendie.Il n'a pas besoin du système traditionnel de détection d'incendie composé de fumée, régulateur de température et d'incendie pour réaliser la détection d'incendie.et peut mieux s'adapter à l'installation de l'armoire d'équipement, peut économiser plus d'espace, aucun impact sur les composants de l'armoire d'équipement.

2Application du système d'extinction d'incendie sur le rack serveur

2.1 Armoire de serveur pour les systèmes informatiques et informatique;

2.2 Dans l'armoire serveur du système de télécommunication et du système de communication;

2.3 Dans l'armoire de commande de l'équipement bancaire;

2.4 Variété des armoires de commande des équipements mécaniques et autres industries.

3Principe de fonctionnement

LeUnité de lutte contre les incendies sur un rack serveura deux débuts les modes dedétection de température: boule de verre détectant la température et tube détecteur d'incendie. Lorsque la température ambiante de la zone de protection atteint la température définie par la boule de verre sensible à la température (68°C, qui peut également être sélectionné en fonction des exigences du client), la boule de verre sensible à la température éclate immédiatement, ouvre le tuyau de libération du milieu de feu instantanément,l'agent d'extinction de gaz stocké dans l'appareil est immédiatement éjecté de la buse pour refroidir la zone protégée et éteindre l'incendieUn autre mode de démarrage consiste à utiliser le tube détecteur d'incendie comme détecteur d'incendie.signal d'incendie d'origine (160°C ±10°CLe gaz dans le tube de détection d'incendie s'élargit rapidement.et puis le dispositif de stockage de l'agent d'extinction sera ouvertLe tube de détection d'incendie sera pulvérisé à partir du port de soufflage pour réaliser le refroidissement et l'extinction.

4Principaux paramètres et caractéristiques techniques

4.1Modèle et spécifications de l'unité d'extinction d'incendie de serveur-rack

4.2Paramètres techniques du tube de détection d'incendie

4.3Mcomposants en ainde single ou multi- Je vous en prie configuration de liaison

Une buse	Indicateur de pression	Commutateur	Commutateur de pression	Boule de verre pour détection de température	Tubes de détection d'incendie

4.3.1 Valeur de réglage de la température de la boule de verre détectant la température:68°C (Il peut également choisir la température selon les exigences du client);

4.3.2 Valeur de réglage de la température du tube de détection d'incendie:160°C ± 10°C;

4.3.3 Ça ne marche pas.Je suis làt il est nécessaire d'allumer la puissance;

4.3.4 la série de produits est complète, l'installation est flexible et pratique, le travail est précis;

4.3.5 Il présente des caractéristiques telles que la fiabilité, le fonctionnement et l'entretien pratiques, l'absence de besoin de concevoir une salle de cylindres séparée, moins d'investissement dans le projet, etc.;

4.3.6 Il s'agit d'une unité d'extinction d'incendie dotée de fonctions indépendantes de détection et d'extinction d'incendie.

4.4 Programme d'action

5Je suis...l'installation schéma de simulation de l'unité d'extinction d'incendie de l'étagère serveur

6Gestion de l'installation et de la maintenance

6.1Installation d'une unité de lutte contre les incendies FM200

   Comme les diagrammes ci-dessus, il existe des méthodes d'installation de l'unité de lutte contre l'incendie FM200.Installez le dispositif d'extinction d'incendie FM200 dans l'armoire sous forme de tiroir et fixez-leL'arrangement d'installation de l'ensemble de détection de température et des tubes de détection d'incendie est celui des diagrammes ci-dessus.L'assemblage de détection de température peut être fixé sur le rack de séparation par des accessoires pertinents; la disposition des tubes de détection d'incendie est utiliséeJe ne sais pas.SJe ne sais pas. Le système de protection de l'environnement doit être conçu et fixé par des attaches qui, selon le principe, doivent être placées dans des endroits aussi exposés que possible au feu.

6.2Le personnel chargé de l'installation et du débogage doit connaître la structure de base, le principe de fonctionnement, les performances et le programme d'action du dispositif,ainsi que la structure et l'état de fonctionnement des pièces de vanne.

6.3Lors de l'installation du dispositif, éviter la lumière directe du soleil et rester à l'écart de la source de chaleur; S'assurer que le dispositif n'est pas affecté par des vibrations; Le dispositif est fixé dans la zone de protection par le support.

6.4Après avoir clairement connu les deux points ci-dessus pour votre attention,Ça peut êtrecarréIED pour les opérations d'installation spécifiques:

6.4.1 Installation du moteur principal deFM200 Unité de lutte contre les incendies sur un rack serveur:

6.4.1.1 Sélection de l'emplacement d'installation de l'unité de lutte contre l'incendie FM200: sélectionnez un espace en U adapté à l'installation dans la partie supérieure du rack de serveurs.La sélection de la zone doit être basée sur le principe d'inspection quotidienne pratique et d'installation du dispositif d'extinction d'incendie., et éviter autant que possible les zones avec de nombreux câbles;

6.4.1.2 Pour fixer l'appareil, utiliser le rail ou le plateau de guidage de l'armoire et fixer les deux trous de vis sur le panneau avant de l'appareil à l'aide de vis.le moteur principal est installé.

6.4.2 Montage et installation:

  6.4.2.1 Il existe certaines parties de l'interface du dispositif: interface du tuyau en cuivre, interrupteur, jauge de pression, interrupteur de pression, tube de détection d'incendie, boule de verre de détection de température et buse.La buse est installée à l' avant du panneau de nos unités, les autres interfaces sont placées dans le dos.

  6.4.2.2 Installation d'une boule de verre de détection de température et d'un tube de détection de feu:

    6.4.2.2.1 Installation d'une boule de verre détectant la température: des boules de verre détectant la température ont été fixées sur les dispositifs, il n'est pas nécessaire de les installer.

    6.4.2.2.2 Installation du tube de détection d'incendie: dévisser le bouchon de l'accélérateur, insérer le tube de détection d'incendie dans l'articulation de l'aiguille et visser le capuchon en cuivre jusqu'à ce qu'il soit ferme.Observer l'espace de l'armoire et choisir le moyen approprié de disposition des tuyauxLe principe de l'arrangement des tuyaux est de faire en sorte que le tube de détection d'incendie couvre au maximum le rack de serveurs.le tube de détection d'incendie doit traverser la zone où l'incendie est le plus probableEt enfin en pensant à l'esthétique de l'ensemble de l'installation du dispositif.insérer le bouchon avec un trou avec un fil interne dans le tube de détection d'incendie, puis insérez l'autre bouchon fermement dans le tube de détection d'incendie.

6.4.3 Interface de l'interrupteur de pression: l'interrupteur de pression est connecté au système conformément aux prescriptions du marquage.

6.5 Gestion de l'entretien de l'unité d'extinction d'incendie du rack serveur

   Le personnel spécialisé chargé de la gestion de l'entretien doit être chargé de l'entretien et de la gestion de l'unité de lutte contre les incendies du rack serveur, et la maintenance et la gestion doivent être enregistrées;Le personnel de gestion de l'entretien doit connaître le principe de fonctionnement et les performances du dispositif..

  6.5.1 Vérifier deux fois par semaine que les conditions suivantes sont remplies:

6.5.1.1 La valeur de pression indiquée de l'unité d'extinction d'incendie FM200 doit être dans la plage de la partie verte;

6.5.1.2 L'interrupteur de la soupape du réservoir doit être en position "ouverte";

6.5.1.3 Il ne doit y avoir aucune anomalie dans le dispositif.

  6.5.2 Les composants de l'installation doivent également être inspectés trimestriellement pour satisfaire aux exigences suivantes:

6.5.2.1 Les parties du dispositif doivent être exemptes de dommages mécaniques et de corrosion de surface, la protection par revêtement doit être intacte et les marques de la plaque d'immatriculation doivent être claires;

6.5.2.2 Les conteneurs d'agents d'extinction, les tubes de détection d'incendie, les tubes de dégagement et les buses doivent être solidement et de manière fiable reliés.

  6.5.3 L'unité d'extinction d'incendie du rack serveur doit être entièrement inspectée et entretenue chaque année, ce qui doit non seulement satisfaire aux prescriptions du paragraphe 6.5.1 et 6.5.2, mais répondent également aux exigences suivantes:

6.5.3.1 La méthode de pesée est utilisée pour vérifier la dose d'extinction du récipient du dispositif.Le volume du conteneur×1.15 g/l)×90%; Remplissez l'agent d'extinction d'incendie si cette exigence n'est pas remplie.

6.5.3.2 Observer la valeur de la jauge de pression et vérifier si la pression de l'unité d'extinction d'incendie serveur-rack fuit. Lorsque la jauge de pression n'est pas dans la plage de la partie verte,la méthode de pesée est utilisée pour vérifier la dose d'extinction d'incendieLorsque la fuite de la dose d'extincteur est supérieure à 10%, l'agent d'extincteur est considéré comme rempli et la pression est complétée.

6.5.3.3 Aucune déformation, corrosion, dommage ou vieillissement du tube de détection d'incendie.

6.5.3.4 L'entretien et la gestion des conteneurs d'agents d'extinction d'incendie doivent être effectués conformément aux dispositions suivantes:Règlement sur la surveillance de la sécurité des bouteilles de gaz.

6.6 Ne touchez pas ou ne modifiez pas les pièces de l'unité d'extinction d'incendie du rack serveur pour éviter les accidents.
