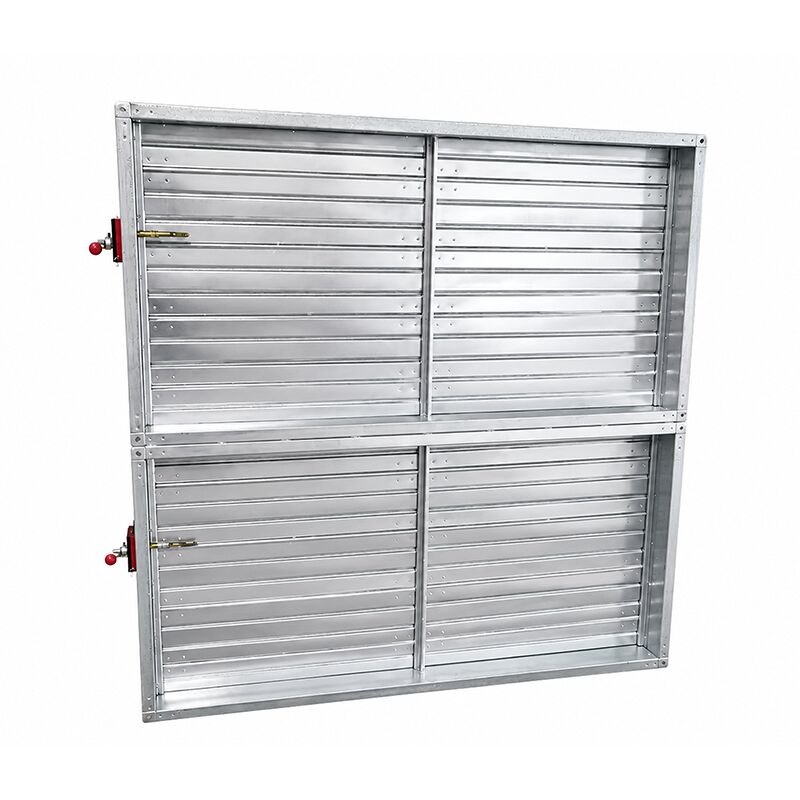

Valve à air combiné de la série ZF pour usines pétrochimiques

Présentation du produit

LeVanne d'air combinée (série ZF)est undispositif électrique modulaire de contrôle du volume d'airspécialement conçu pour les systèmes CVC de grands espaces. Il se compose d'un cadre inférieur, de plusieurs corps de vanne indépendants, d'un actionneur et d'un mécanisme de transmission. Fabriqué à partir detôle d'acier galvanisée, les pales peuvent être construites sous forme de structures rivetées à double couche ou renforcées à une seule couche. Contrôlé via un mécanisme de bielle pour les multi-lames, il est idéal pour les tunnels de métro, les grands entrepôts, les usines pétrochimiques, les grandes mines de charbon et d'autres applications nécessitant une régulation du volume d'air des conduits de grande section transversale.

Emplacements applicables

La vanne d'air combinée est largement utilisée dansgrand espace, grand conduitsystèmes de ventilation et de climatisation. Les applications typiques incluent :

Valeur fondamentale :Conçue spécifiquement pour les conduits de grande section, la vanne d'air combinée intègre plusieurs petites vannes d'air dans une seule unité pour un contrôle unifié, économisant ainsi de l'espace d'installation tout en assurant une régulation précise et fiable du volume d'air.

Avantages du produit

1. Conçu pour les conduits de grande section

• Spécifiquement pourconduits de grande taille— la largeur d'une seule vanne peut atteindre plusieurs mètres

• Composé de plusieurs corps de vanne indépendants pour une configuration flexible

• Résout le problème de l'absence de vannes prêtes à l'emploi adaptées aux grands conduits

2. Mode double entraînement électrique/manuel

• Standardactionneur électrique(AC220V/DC24V en option)

• Dispositif de fonctionnement manuel inclus - contrôle manuel disponible pendant les pannes de courant

• Répond à la fois aux exigences d’intégration d’alarme incendie et de maintenance quotidienne

3. Construction de lame à double couche – haute résistance, excellente étanchéité

• Options de lame :1,0 mm + 1,0 mm double couche rivetéouRenforcé monocouche de 1,5 à 2,0 mm

• Épaisseur du revêtement de zinc 275g/m² (deux faces) pour une excellente résistance à la corrosion

• Joints en acier inoxydable — taux de fuite aussi faible que 0,5 %

4. Faible taux de fuite — Économies d’énergie importantes

• Taux de fuite de type standard ≤ 1 %

• Taux de fuite de type à fermeture étanche ≤ 0,5 %

• Coefficient de résistance < 0,5 en pleine ouverture — flux d'air fluide

5. Composants de transmission de haute qualité — Fonctionnement fiable

• Roulements en laiton autolubrifiants imprégnés d'huile— aucun entretien quotidien requis

• Arbre de lame carré en acier galvanisé de 12 × 12 mm — haute résistance, résistant à l'usure

• Bielle en acier plat galvanisé 16 × 4 mm - transmission douce

6. Forte résistance aux intempéries – Convient aux environnements difficiles

• Température de fonctionnement :-20℃ à 45℃

• Traitement anticorrosion galvanisé — adapté aux environnements humides et poussiéreux

• Option en acier inoxydable disponible pour des exigences plus élevées en matière de résistance à la corrosion



Spécifications techniques

Pourquoi choisir la vanne d'air combinée Guangzhou Gooven ?

• ✅Conçu pour les grands conduits— résout le problème de l'absence de vannes prêtes à l'emploi adaptées aux conduits de grande section

• ✅Mode double entraînement— commande électrique avec secours manuel — sûre et fiable

• ✅Conception à faible fuite— fuite à fermeture étanche ≤ 0,5 % — économies d'énergie significatives

• ✅Composants de transmission de haute qualité— roulements en laiton + arbre en acier galvanisé — sans entretien, longue durée de vie

• ✅Contrôle de qualité strict— chaque vanne subit des tests de fonctionnement et d'étanchéité avant expédition

• ✅Forte capacité de personnalisation— la taille, le matériau et le mode de conduite peuvent tous être personnalisés
