Panneau de contrôle intelligent d'alarme incendie avec intégration d'extinction de gaz

Vue d'ensemble du produit

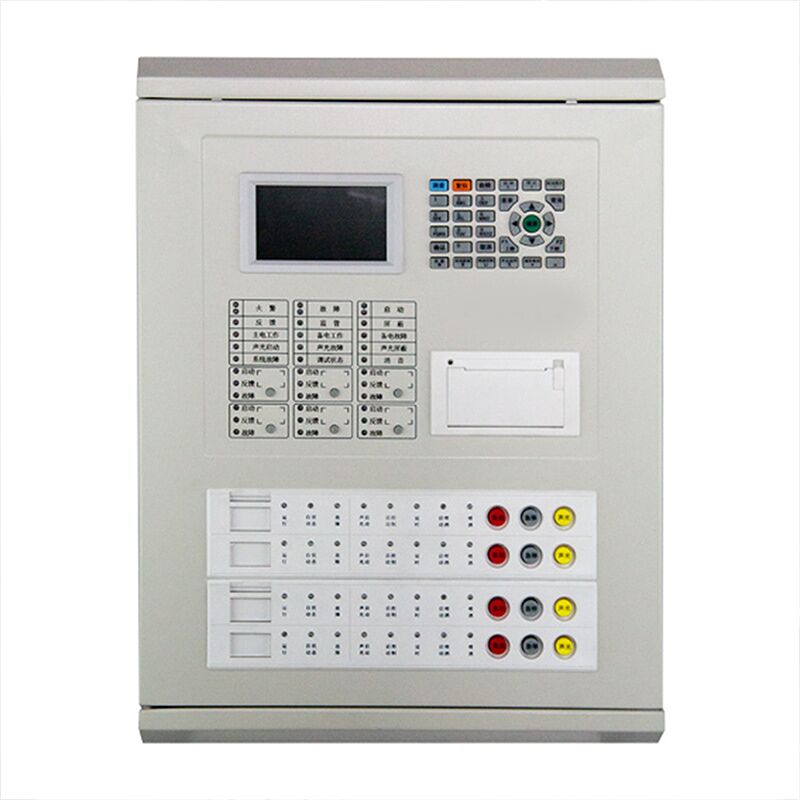

C' est ça.Panneau de commande de l'alarme incendie JB-QB-QTC5015 (intégré)Il est intelligent.système d'alarme incendie et de contrôle de liaisonqui intègre les fonctions d'alarme incendie et de commande de l'extinction des gaz dans une seule unité.Il dispose d'un grand écran LCD de caractères chinois et d'une imprimante intégrée.Il peut être connecté à des détecteurs de fumée, des détecteurs de chaleur, des points d'appel manuels, des strobos de son, des indicateurs de décharge de gaz et des modules d'entrée/sortie.Le panneau de commande prend en charge le contrôle de l'extinction des gaz pour 4 zones d'incendie indépendantes et les fonctions d'alarme incendie pour 1 boucleIl est conforme aux normes GB 4717-2005 et GB 16806-2006, adapté à l'alarme incendie et au contrôle des liaisons dans les centres commerciaux, les hôtels,bâtiments de bureaux, centres de données, hôpitaux, écoles et installations industrielles.

Lieux d'application

Ce panneau de commande est largement utilisé dans les bâtiments commerciaux, publics et industriels suivants:

• Les complexes commerciaux: centres commerciaux, grands magasins, supermarchés, magasins de marque

• Hôtels et restaurants: hôtels étoilés, hôtels d'affaires, restaurants, salles de banquet, centres de conférence

• Bâtiments de bureaux: immeubles de bureaux, centres d'affaires, bureaux de parcs industriels, bâtiments gouvernementaux

• Éducation et santé: Hôpitaux, écoles, bibliothèques, musées, cinémas, salles d'exposition

• Centres de données: Salles de serveurs, centres de communication, centres de données bancaires, centres de cloud computing

• Installations industrielles: ateliers d'usine, entrepôts, salles électriques, salles de contrôle, usines de production

• Centres de transport: terminaux aéroportuaires, gares ferroviaires, stations de métro, centres de transport de passagers

• Lieux spéciaux: archives, entrepôt de biens de valeur, salles d'instrumentation de précision, sites du patrimoine

Principaux avantages

1- Alarme intégrée et fonctionnalité puissante de liaison

Ce panneau de commande intègre l'alarme incendie et le contrôle de l'extinction des gaz dans une seule unité, éliminant ainsi le besoin de contrôles d'extinction des gaz supplémentaires,une réduction significative du coût du système et de l'espace d'installationIl prend en charge le contrôle de l'extinction des gaz pour 4 zones d'incendie indépendantes, permettant un démarrage retardé, un démarrage/arrêt d'urgence, une activation de stroboscope sonore et des fonctions de rétroaction de décharge.Il dispose également d'une boucle d'alarme incendie avec jusqu'à 255 points adressables, répondant aux exigences en matière de protection contre les incendies des bâtiments de taille moyenne à grande.

2. Conception modulaire Configuration flexible

Le panneau est constitué d'une section de commande principale, d'une section de boucle, d'une section de ligne dédiée, d'une section de commande d'extinction de gaz et d'une alimentation électrique.Les modules peuvent être configurés de manière flexible selon les exigences du projetL'expansion ou la maintenance ultérieure nécessite seulement de brancher ou de débrancher les modules correspondants sans remplacer l'ensemble de l'unité, ce qui réduit considérablement les coûts de mise à niveau.Il peut être configuré avec jusqu'à 6 points de contrôle dédiés à trois fils avec détection de circuit ouvert et de court-circuit, assurant un contrôle fiable des équipements importants tels que les pompes à incendie et les ventilateurs d'échappement.

3. Affichage chinois en couleur Opération intuitive

Équipé d'un écran LCD couleur de caractères chinois de 4 pouces avec une résolution de 480 × 272, offrant un affichage clair et intuitif.L'interface complète du menu chinois permet un fonctionnement facile grâce à de simples pressions de boutons sans mémoriser de commandes complexesL'imprimante intégrée peut imprimer toutes les informations d'alarme, de défaut et d'exploitation en chinois, facilitant ainsi les enregistrements de service et le suivi des événements.

4. Installation facile à deux bus non polarisés

L'utilisation de la technologie à deux bus non polarisés pour la connexion des dispositifs de terrain, les boutons d'arrêt/démarrage d'urgence, les indicateurs de décharge de gaz, les stroboscopes sonores et les modules d'interrupteur manuel/automatique peuvent être facilement connectés.Le câblage ne nécessite pas de distinction de polaritéLa distance de communication peut atteindre jusqu'à 1000 mètres, ce qui permet une large couverture du bâtiment et réduit le besoin d'équipement de relais.

5Protection multiple sûre et fiable

La boucle adopte une conception d'isolation avec de fortes performances anti-interférences, assurant la stabilité et la fiabilité du système.et l'alimentation en veille utilise des piles plomb-acide scellées de 12V/12AH. Lorsque l'alimentation principale tombe en panne, elle passe automatiquement à l'alimentation en veille, assurant le fonctionnement continu du système.et défaut du dispositif, pour identifier et signaler rapidement les anomalies.

6. Fonction de mise en réseau

Grâce au bus CAN, il peut créer un réseau avec JB-TG-TC5000, JB-LT-TC5200 et d'autres panneaux de commande d'alarme incendie pour former un système de commande d'alarme incendie et d'extinction des gaz.L'interface RS485 peut se connecter à des appareils d'affichage graphique dans la salle de contrôle des incendies pour une surveillance centralisée à distanceIl prend en charge le fonctionnement en mode esclave, facilitant la construction de réseaux hiérarchiques d'alarme incendie dans de grands complexes de bâtiments.

7. La programmation sur site est personnalisable

Avec une capacité de programmation complète sur place, la programmation logique de liaison et l'entrée d'annotation chinoise peuvent être effectuées via le clavier du panneau de commande ou la connexion USB à un ordinateur.Il prend en charge à la fois la programmation de liaison standard et les méthodes de programmation hors ligne. Les formules de liaison prennent en charge les jokers, la logique AND/OR, les conditions de comptage et d'autres relations logiques complexes, répondant aux exigences de liaison personnalisées de divers bâtiments.

Spécifications techniques

Description du bloc de terminaux

Attribution de l'adresse de la zone d'extinction des gaz

Valeur d'application commerciale

Réduire le coût du système: La conception intégrée d'une alarme et d'un extincteur à gaz élimine le besoin de contrôles d'extincteur à gaz supplémentaires, ce qui permet d'économiser des coûts d'approvisionnement en équipement et de l'espace d'installation.

Améliorer l'efficacité des installations: La technologie à deux bus non polarisés simplifie les processus de câblage, réduisant considérablement la difficulté d'installation et les coûts de main-d'œuvre, raccourcissant les cycles de projet.

Assurer la sécurité dans les zones critiques: la fonction de commande de l'extinction par gaz à 4 zones convient aux centres de données, aux archives, aux salles d'instrumentation de précision et à d'autres endroits nécessitant une extinction par gaz,fournir un contrôle précis et fiable de l'extinction des incendies.

Gestion pratique: grand écran d'affichage chinois pour un fonctionnement intuitif; imprimante intégrée pour l'enregistrement en temps réel, facilitant la gestion des tâches; autorité d'exploitation à plusieurs niveaux empêche le fonctionnement non autorisé.

Une expansion souple: La conception modulaire permet une extension ultérieure; la fonction de mise en réseau permet des réseaux hiérarchiques de protection contre les incendies, répondant aux exigences de développement par étapes et de mise à niveau fonctionnelle.

Instructions d'installation et d'utilisation

1. Conditions d'installation: température de fonctionnement de 0°C à +40°C, humidité relative ≤95% non condensante, utilisation en intérieur uniquement

2. Méthode d'installation: monté au mur, dimensions 385 mm × 134 mm × 510 mm

3. Exigences en matière de câblage:

   • Bus: RVS à paire tordue ≥1,0 mm2, résistance ≤20Ω

   • Ligne d'alimentation électrique: ≥ 2,5 mm2 de câble RV

   • ligne de commande dédiée: ≥ 1,0 mm2 de fil RV

   • Fil de mise à la terre: fil de cuivre de 4,0 mm2, résistance de mise à la terre < 4Ω

4. Notes de mise en service: Lors de la mise en service des fonctions d'extinction des gaz, débrancher toutes les connexions des soupapes électromagnétiques ou régler le mode de fonctionnement sur le mode de mise en service pour éviter toute décharge accidentelle

5. Niveaux d'exploitation: Niveau 1 (opération de base), Niveau 2 (paramètres utilisateur), Niveau 3 (paramètres système), sortie automatique après 30 secondes d'inactivité

Précautions à prendre

• Ce panneau de commande est uniquement destiné à un usage intérieur; ne l'installez pas dans des environnements humides, à haute température, poussiéreux ou corrosifs.

• Lors de la mise en service ou de l'entretien des pièces d'extincteur de gaz, débrancher les connexions des soupapes électromagnétiques ou les mettre en mode mise en service

• Utilisez toujours un multimètre pour vérifier la sécurité avant de connecter les bobines de soupapes électromagnétiques

• Le contrôleur doit être correctement mis à la terre pour assurer la sécurité.

• L'entretien et la réparation ne doivent être effectués que par des techniciens qualifiés

• En cas d'alarme, appuyez d'abord sur le bouton "Silence", confirmer l'état du feu, puis gérer en conséquence
