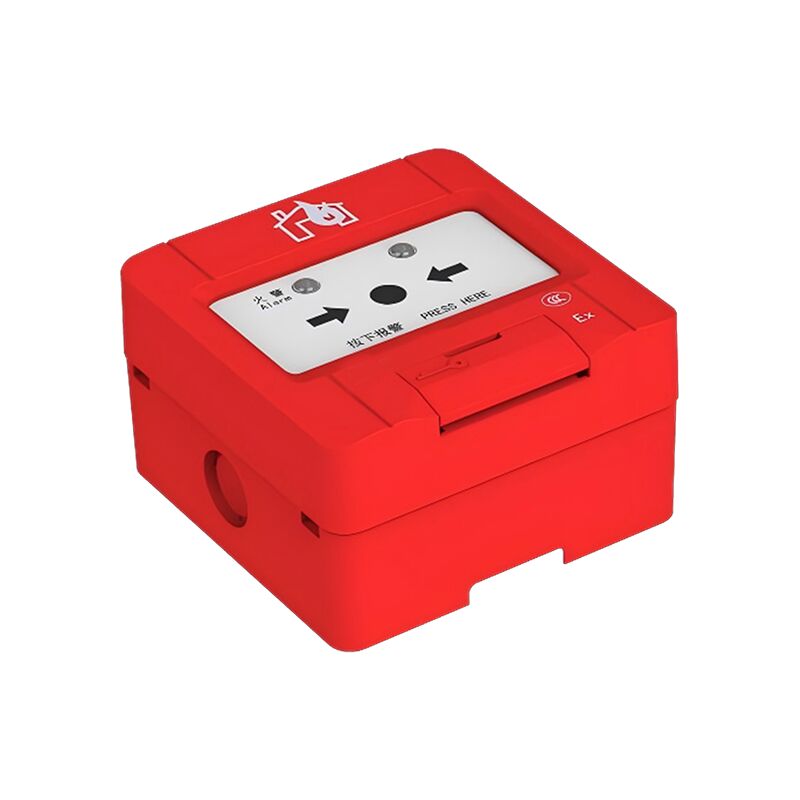

Bouton d'alarme incendie manuel antidéflagrant pour utilisation en zone dangereuse

Vue d'ensemble du produit

C' est ça.point d'appel d'incendie manuel à l'épreuve des explosionsest unstation d'alarme manuelleIl est spécialement conçu pour les zones dangereuses avec des gaz inflammables.panneau de commande d'alarme incendieLe produit est conçu pour une résistance à l'explosion intrinsèquement sûre, avec marquage Ex ib IIC T6 Gb, adapté aux zones dangereuses des zones 1 et 2 contenant des gaz combustibles des classes IIA, IIB et IIC T1-T6.Construit avec un microprocesseur et une technologie à deux bus non polarisés, la distance de transmission peut atteindre jusqu'à 1000 mètres. Il peut se connecter de manière transparente avec les contrôleurs, fournissant une fonctionnalité fiable d'alarme incendie manuelle pour les usines chimiques, les installations pétrolières,les stations-service, et des lieux similaires.

Lieux d'application

Ce produit est largement utilisé dans les locaux commerciaux et industriels suivants:

• Industrie pétrochimique: raffineries, usines chimiques, dépôts de pétrole, stations-service, stations-service

• Les installations de gaz: stations de gaz naturel, stations de GPL, stations de régulation de la pression du gaz

• Les usines industrielles: ateliers de peinture par pulvérisation, ateliers d'impression, ateliers de production de batteries au lithium

• Entrepôts de matières dangereuses: entrepôts de produits chimiques, zones de stockage de matières inflammables

• Les laboratoires: Laboratoires chimiques, espaces de stockage des matières dangereuses dans les établissements de recherche

• Les domaines d'appui commercial: Parcs de stationnement souterrains, salles de chaudière, salles électriques à risque de gaz combustibles



  Principaux avantages

  1Certifié à l'épreuve des explosions

  Le produit a passé une inspection rigoureuse par le Centre national de contrôle de la qualité et d'essais des produits électriques résistants aux explosions (CQST) avec le marquage Ex ib IIC T6 Gb,adapté aux environnements explosifs contenant de l'IIALa conception intrinsèquement sûre nécessite un raccordement à une barrière de sécurité, garantissant que même en cas de panne dans les zones dangereuses, les gaz à effet de serre ne sont pas exposés à la corrosion.il ne générera pas d'étincelles ni de températures élevées suffisantes pour déclencher des gaz explosifs, assurant une sécurité fiable pour les lieux à haut risque tels que les installations pétrochimiques.

  2. Contrôle du microprocesseur Performance stable

  Construits avec un microprocesseur haute performance et une technologie de montage de surface SMT, les composants ont une bonne consistance et une grande fiabilité.Des algorithmes intelligents identifient avec précision le statut d'activation du bouton.L'adressage électronique permet la programmation sur place avec un codeur dédié, avec une plage d'adressage de 1 à 200 points,faciliter la mise en service de l'ingénierie et la maintenance ultérieure.

  3Communication à longue distance à deux bus non polarisés

  En adoptant la technologie à deux bus non polarisés, le courant de veille est ≤ 0,3 mA et le courant d'alarme ≤ 1 mA, ce qui permet une consommation d'énergie extrêmement faible.soutien à la couverture des grandes zones industriellesLa conception du bus non polarisé élimine le besoin de distinction de polarité pendant le câblage, réduisant considérablement la difficulté d'installation et les coûts de main-d'œuvre.

  4. Structure branchée Facilité d'entretien

  Le corps de bouton adopte une conception de structure enfichable.Le démontage et l'entretien sont tout aussi simples et rapidesLe panneau de commande doit être réinitialisé avec une touche spéciale après avoir été appuyé, empêchant ainsi un fonctionnement non autorisé et assurant la sécurité de la gestion du système.

  5Indication claire Reconnaissance du statut facile

  Le panneau est équipé d'un indicateur d'alarme incendie rouge qui clignote momentanément dans l'état normal de surveillance et devient rouge constant lorsqu'il est activé.Même dans les environnements industriels peu éclairés, l'état de fonctionnement et l'état d'alarme du bouton peuvent être facilement identifiés.

  ---

  Instructions de sécurité contre les explosions

  Ce produit est un dispositif à l'épreuve de l'explosion intrinsèquement sûr.

  • Doit être utilisé avec une barrière de sécurité certifiée résistante aux explosions

  • Les bornes positives et négatives de l'entrée de la barrière de sécurité ne doivent pas être inversées.

  • Lorsque plusieurs barrières de sécurité sont utilisées dans le même circuit, elles doivent être connectées en parallèle à l'extrémité d'entrée; la connexion en cascade est interdite.

  • Ne jamais essuyer le boîtier de l'appareil avec un chiffon sec dans un environnement explosif

  • Pour le nettoyage, effectuer dans un endroit bien ventilé sans fuite de gaz, et essuyer avec un chiffon humide émoussé

  • Ce produit est un dispositif à usage unique; une fois endommagé, il ne peut être réparé.

  ---

  Spécifications techniques







  Paramètre	Spécification
  Voltage de fonctionnement	DC 18-28V (par une barrière de sécurité)
  Courant de veille	≤ 0,3 mA (24 V)
  Courant d'alarme	≤ 1 mA (24 V)
  Marquage à l'épreuve des explosions	Ex ib IIC T6 Gb
  Méthode d'adresse	Encodeur électronique
  Plage d'adressage	1 à 200
  Lumière d'indicateur	En attente: clignote momentanément; alarme: rouge constant
  Méthode de câblage	à deux bus, non polarisés
  Distance de transmission	≤ 1000 m (coupe transversale du conducteur ≥ 1,0 mm2)
  Température de fonctionnement	-10°C à +55°C
  Température de stockage	-30°C à +75°C
  Humidité relative	≤ 95% (40 ± 2 °C)
  Les dimensions	90 mm × 90 mm × 52 mm
  Le poids	170 g
  Distance entre les trous de montage	60 mm (compatible avec 50 mm)
  Fil recommandé	RVS 2 × 1,5 mm2 couple tordu

  ---

  Valeur d'application commerciale

  Veiller à la sécurité dans les lieux à haut risque: La conception intrinsèquement sûre et à l'épreuve des explosions répond aux exigences en matière de protection contre les incendies pour les zones dangereuses telles que les installations pétrochimiques et gazières, ce qui prévient efficacement les risques d'explosion.

  Réduisez les pertes liées aux fausses alarmes: La reconnaissance intelligente par microprocesseur identifie avec précision l'activation du bouton, réduisant les interruptions de production et les évacuations inutiles causées par de fausses alarmes.

  Économisez sur les coûts de construction: La conception à deux bus non polarisés simplifie les processus de câblage, économisant les coûts du câble et de la main-d'œuvre; la capacité de communication à longue distance réduit le besoin d'équipement de relais.

  Gestion efficace: Réinitialisation spéciale de la clé empêche le fonctionnement non autorisé; la structure du plug-in facilite l'entretien; l'état de la lumière d'indicateur clair réduit la difficulté de fonctionnement.

  ---

  Instructions d'installation et d'utilisation

  1. Exigences en matière de câblage: Utiliser RVS 2×1,5 mm2 couple tordu, résistance à la boucle ≤20Ω

  2. Réglage de l'adresse: Écrire le code d'adresse (1-200) en utilisant un codeur dédié avant l'installation

  3. Installation de la base: fixer la base au mur à l'aide d'une boîte pré-intégrée ou de boulons d'expansion, distance de trou de montage 60 mm

  4. Méthode de câblage: connecter les bus de boucle L1 et L2 aux bornes 1 et 2, sans exigence de polarité

  5. Installation du corps: Après inspection du câblage, insérer le bouton codé dans la base et le fixer à l'aide d'une vis à autocollant

  6. Opération de réinitialisation: Après l'alarme, le panneau de commande doit être réinitialisé à l'aide de la touche spéciale

  ---

  Précautions à prendre

  • Doit être utilisé avec une barrière de sécurité; ne jamais se connecter directement au bus du contrôleur

  • La correspondance des paramètres de la barrière de sécurité doit respecter les principes Uo≤Ui, Io≤Ii et Po≤Pi.

  • Ne jamais démonter ni essuyer le dispositif dans un environnement explosif

  • Ce produit est un dispositif à usage unique; une fois endommagé, il ne peut être réparé.

  • L'installation doit être conforme aux réglementations GB3836.15-2010 et effectuée par des professionnels
