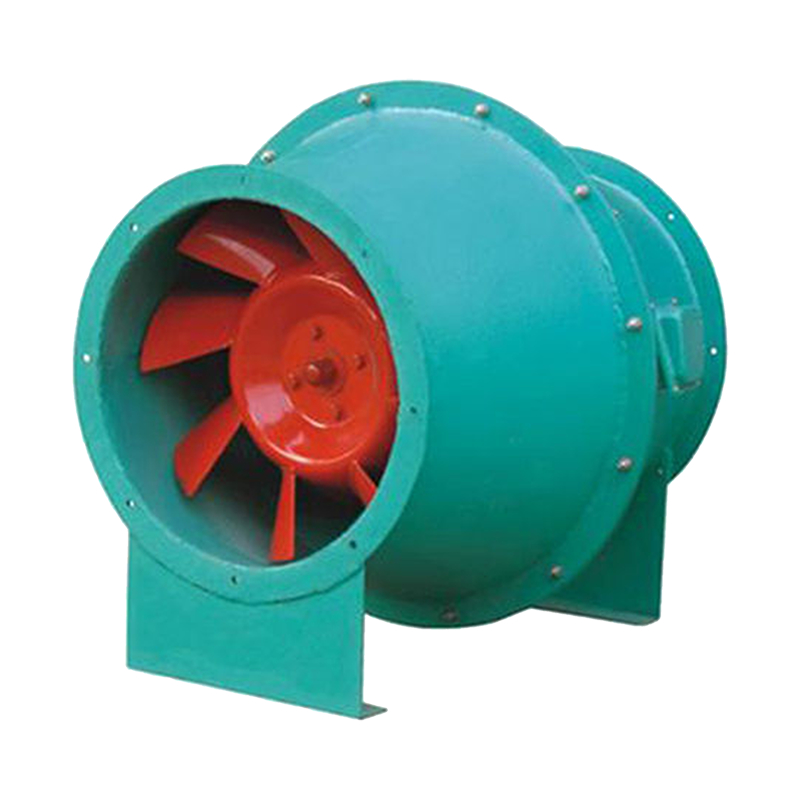

Ventilateur d'extraction de fumée d'incendie à flux diagonal à haute vitesse 280℃ industriel

Ventilateur d'échappement de fumée d'incendie à débit oblique de type SFG

Introduction du produit:
  Un ventilateur à débit diagonal se compose principalement d'une roue, d'un boîtier, d'un collecteur d'entrée, d'une pale de guidage de sortie et d'un moteur.un ventilateur à débit diagonal est un croisement entre des ventilateurs axiaux et centrifugesL'impulseur d'un ventilateur à débit diagonal donne à l'air à la fois un mouvement centrifuge et axial, créant un mélange de mouvement axial et centrifuge dans le boîtier.

Caractéristiques structurelles:
1.Structure en forme de tambour, en utilisant la méthode d'accélération méridienne et la théorie du débit "quasi-ternaire" pour concevoir le ventilateur à débit mixte adopte une structure de roue conique.Ses petites caractéristiques d'entrée et de sortie accélèrent le débit du flux d'air et ont un coefficient de pression élevéLe coefficient de pression du vent est supérieur à celui du ventilateur à débit axial et le coefficient de débit est supérieur à celui du ventilateur centrifuge.

2.Conception de la roue inclinée de 45°, des pales en forme d'aile tordues, un collecteur ou un silencieux d'arc ajouté à l'entrée d'air, le volume d'air peut atteindre 25000 m3/h et la pression du vent dépasse 1000 Pa.Il économise 30% d'énergie et réduit le bruit de 15 décibels..

3.Le support est épais., robuste et durable, peu déformant, réduit les vibrations générées par le moteur pendant le fonctionnement, permet au ventilateur de rester stable et réduit le bruit.

4.moteur en cuivre résistant à haute température,la température du gaz transportateur est comprise entre -20°C et 80°C, 100 mg/m3.

Le champ d'application:
Il est largement utilisé dans les projets de ventilation et de climatisation des bâtiments civils tels que les entreprises industrielles et minières, les hôtels, les gymnases,et de ventilation et d'échange d'air dans d'autres domaines industrielsRemplacer les ventilateurs à basse pression, économiser des investissements et des proportions, simplifier la conception et faciliter l'installation.

Paramètres du produit et tableau des tailles:

Paramètres techniques des performances des ventilateurs de feu à débit diagonal de type SFG Modèle (- Je ne sais pas.) Le pouvoir (KW) Vitesse (R/min) Ffaible (m/h) Pression (Pa) 3.0F 0.25 1450 890 à 2670 184 à 129 3.5S 0.18 960 935 à 2807 110 à 77 3.5F 0.37 1450 1413 à 4239 250 à 175 4.0S 0.25 960 1397 à 4190 143 à 100 4.0F 0.75 450 2109 à 6328 328 à 329 4.5S 0.37 960 1989 à 5008 182-135 4.5F 1.1 1450 autres appareils 415 à 317 5.0S 0.75 960 2727 à 8183 225 à 157 5.0F 2.2 1450 autres produits de l'industrie du verre 513 à 357 6.0S 1.5 960 4713 à 11784 321 à 240 6.0F 5.5 1450 Pour les produits de l'industrie 739 à 515 7.0S 3 960 7484 à 18713 440 à 328 3.0S 7.5 960 11171-22348 575 à 440

Diagramme de l'apparence et des dimensions du ventilateur à incendie à débit diagonal de type SFG
Modèle (- Je ne sais pas.)	φD1	ΦD2	φD3	φD	L1	L2	L3	L4	H est	4-0! d1	n- d2
3	300	340	380	500	450	386	250	200	260	4-φ10. Je vous en prie.5	6-Φ10
3.5	350	400	440	580	520	442	280	230	300	4-φ10. Je vous en prie.5	8-φ10
4	400	440	480	650	600	506	350	300	340	4-φ12. Je vous en prie.5	8-φ12
4.5	450	490	530	720	670	580	350	300	370	4-φ12. Je vous en prie.5	8-φ12
5	500	550	600	800	750	650	500	420	410	4-φ12. Je vous en prie.5	12-φ12
6	600	650	700	950	900	800	600	520	490	4-φ16. Je vous en prie.5	12-φ12
7	700	750	800	1100	1100	940	700	620	560	4-Φ16. Je vous en prie.5	16-φ12
8	800	850	900	1230	1200	1090	800	720	640	4-φ16. Je vous en prie.5	16-φ12

Emballage et expédition
Emballage du produit:

Ce produit est soigneusement emballé pour vous être livré en toute sécurité.Chaque ventilateur est enveloppé de manière sûre dans un matériau de protection et placé dans une boîte de carton solide pour éviter tout dommage lors de l'expédition..

Pour la navigation:

Nous offrons une livraison rapide et fiable pour toutes les commandes de nos ventilateurs d'extrait de fumée.Vous recevrez un numéro de suivi afin de suivre l'état de livraison de votre colis..

FAQ:

Q: Avez-vous d'autres types de ventilateurs?
R: Nous disposons d'une gamme complète de ventilateurs pour les produits de protection contre les incendies, y compris, mais sans s'y limiter, les ventilateurs à débit axial, à débit diagonal et centrifuges.

Q: Pouvez-vous concevoir un système de ventilation complet pour mon usine?
R: Oui, vous fournissez la taille et la superficie de l'usine, et nous aurons des concepteurs professionnels pour vous fournir d'excellents conseils.

Q: Pouvez-vous faire OEM et construire notre propre marque?
R: Oui, nous pouvons fournir des services OEM et ODM, et vous pouvez également créer votre propre marque sur le produit.

Q: Pouvez-vous produire des ventilateurs avec une apparence spécifique, des lames et de la peinture à pulvériser?
R: Oui, nous sommes à la fois un fabricant et une société commerciale. Nous avons notre propre usine et souhaitons la bienvenue à votre consultation.
